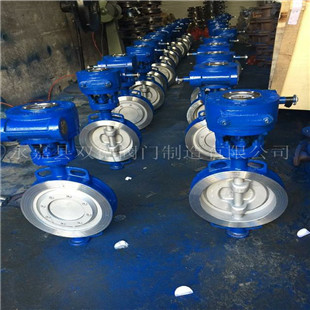

蝸輪傳動硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。我公司蝸輪傳動硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

蝸輪傳動硬密封蝶閥結構工作原理適用環境

氣動對夾式蝶閥結構特點

1、 閥體密封面，采用堆焊合金鋼或司太立硬質合金，密封面耐磨損，耐沖刷、耐腐蝕；使用壽命長。

2、 采用三維偏心結構，閥座與蝶板幾乎無磨擦，在關閉時閥門內部零件幾乎無損傷；這種結構大大地提高了閥門在使用中的性能。且具有越關越緊的密封功能。

3、 在閥桿的上、下部位裝有襯套，而每個襯套產生的磨損和摩擦阻力很小，這種結構完全可以防止磨損和粘連，同時也提高使用壽命。

4、 三偏心多層次金屬硬密封蝶閥的蝶板密封圈為軟硬層疊式金屬片，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能。

5、 結構獨特，開關力矩小，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠。可作啟閉和調節設備用。

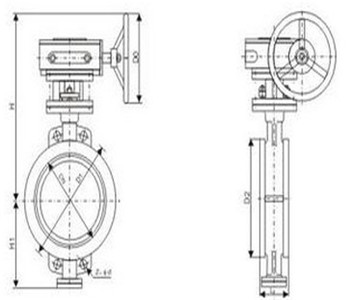

d373h16c-10/16/25/蝸輪傳動硬密封蝶閥主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

（單位:mm）
