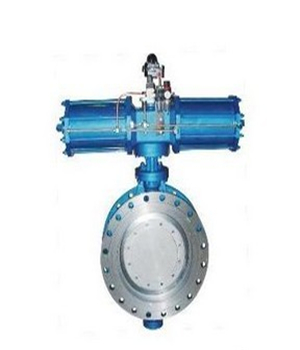

不銹鋼氣動蝶閥D673結構工作原理
D673不銹鋼氣動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
不銹鋼氣動蝶閥D673h特點
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。D673不銹鋼氣動蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
不銹鋼蝶閥性能：
|
公稱通徑 |
DN（mm） |
50～150 |
||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|||
|
適用溫度 |
-40℃～600℃ |
|||

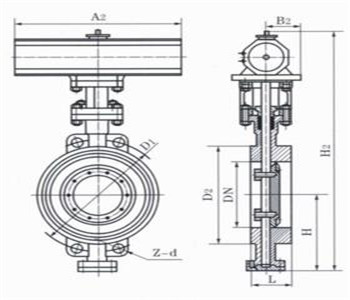

不銹鋼氣動蝶閥結構圖：
不銹鋼氣動蝶閥尺寸：
|
公稱通徑 |
結構長度 |
外形尺寸（參考值） |
法蘭尺寸和螺栓孔尺寸 |
參考重量 |
|||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
|||||||||||||
|
毫米 |
英寸 |
L |
L2 |
H |
H1 |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
D1 |
Z-d |
a |
(kg) |
|
50 |
2 |
43 |
265 |
330 |
250 |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
125 |
4-18 |
90° |
8 |
|
65 |
21/2 |
46 |
265 |
362 |
267 |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
145 |
4-18 |
90° |
9 |
|
80 |
3 |
49 |
320 |
375 |
275 |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
160 |
8-18 |
45° |
11 |
|
100 |
4 |
56 |
320 |
410 |
295 |
180 |
8-18 |
45° |
180 |
8-18 |
45° |
190 |
8-22 |
45° |
13 |
|
125 |
5 |
64 |
340 |
425 |
305 |
210 |
8-18 |
45° |
210 |
8-18 |
45° |
220 |
8-26 |
45° |
22 |
|
150 |
6 |
70 |
390 |
465 |
320 |
240 |
8-22 |
45° |
240 |
8-22 |
45° |
250 |
8-26 |
45° |
24 |
以上描述中，所有文字、數據、圖片均只適用于參考，具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
歡迎您訪問我們的網站.如有任何疑問.您可以致電給我們,我們將竭誠為您提供優質的服務
